Механические рольставни

Механические рольставни открываются и закрываются вручную — без электродвигателя и подключения к электросети. В зависимости от размеров и массы полотна для управления может использоваться пружинно-инерционный механизм (ПИМ), лента, шнур, трос или карданный привод.

Levin-Group изготавливает механические рольставни по индивидуальным размерам. Можно заказать только изготовление или комплекс работ с профессиональным замером и монтажом.

Механические рольставни — размеры и цены

Выберите подходящий размер или укажите параметры своего проема в калькуляторе. Стоимость зависит от размеров конструкции, профиля, выбранного ручного механизма и условий установки.

Показать полностью

Рассчитать стоимость механических рольставен

Ширина, мм Высота, мм

Выберите цвет:

Белый

RAL 9016

RAL 9006

RAL 8017

RAL 8014

RAL 6005

RAL 5010

RAL 3004

RAL 1015

Укажите размеры:

Ширина, мм Высота, мм

Назначение:

Антивандальные (от хулиганов)

От шума и/или света

Противовзломные

Другое

Ширина, мм:

900

Высота, мм:

900

Цвет: Белый

Рассчитать стоимость

Цвет: Белый

Ширина, мм

900

Высота, мм

900

Фото наших работ

1 / 34

Механические или электрические рольставни — что выбрать?

Механические рольставни рациональны, когда конструкций немного, ими удобно управлять вручную и нет необходимости в автоматическом открывании. Они не требуют подключения к электросети и имеют более простую систему управления.

Электрические рольставни удобнее, если полотно большое или тяжелое, конструкций много либо рольставнями приходится пользоваться несколько раз в день. Управление электроприводом уменьшает физические усилия и позволяет автоматизировать открывание.

Поэтому для одного небольшого проема механическое управление часто оказывается достаточным, а для нескольких конструкций или интенсивного использования стоит сравнить оба варианта.

Какие бывают механизмы ручного управления рольставнями?

Механические рольставни могут открываться разными способами. Подходящий механизм выбирают не только по удобству: необходимо учитывать размеры конструкции, массу полотна, место установки и частоту использования.

Пружинно-инерционный механизм — ПИМ

ПИМ помогает поднимать и опускать полотно за счет предварительно натянутой пружины, расположенной внутри вала. Пружина компенсирует часть массы полотна, поэтому для управления рольставнями требуется значительно меньше усилий.

Такой механизм удобен для конструкций, которые необходимо открывать непосредственно возле проема. Электропитание не требуется.

При закрывании полотно можно фиксировать с помощью предусмотренного конструкцией запирающего устройства.

Ленточное и шнуровое управление

Полотно поднимается и опускается вручную при помощи ленты или шнура, связанных с механизмом внутри короба. Управление выводится в удобное для пользователя место.

Такой вариант применяется для сравнительно легких конструкций. Возможность его использования определяется с учетом размеров и массы конкретных рольставней.

Тросовое управление

Тросовый механизм позволяет управлять полотном вручную через специальный привод. Его можно рассматривать в ситуациях, когда особенности проема или расположение конструкции делают другие способы управления менее удобными.

Допустимые размеры и масса полотна зависят от используемой системы, поэтому механизм подбирается одновременно с рольставнями.

Карданное управление

При карданном управлении полотно поднимается и опускается вращением ручки. Вращательное движение передается на вал через механический редуктор.

Варианты управления

Пружинно-инерционное управление

Пружинно-инерционный механизм управления - схема

Пружинно-инерционное управление

Боковая крышка короба
Пластина ограничительная
Подшипник
Капсула универсальная
Вал октогональный
Короб защитный
Пружина тяговая
Пружинно-инерционный механизм
Пластина крепления
Направляющая шина
Заглушка

Полоса запорная
Концевой профиль
Стопор
Замок ригельный

Ленточное и шнуровое управление

Ручное ленточное или шнуровое управление - схема

Ленточное и шнуровое управление

Боковая крышка короба
Устройство направляющее
Подшипник
Капсула универсальная
Вал октогональный
Короб защитный
Пружина тяговая
Шкив
Шкив
Пружина предохранительная
Направляющая для шнура
Шина направляющая

Заглушка
Замок боковой
Полоса запорная
Профиль концевой
Стопор
Замок ригельный
Направляющая для ленты
Лента
Шнур
Укладчик универсальный инерционный

Тросовое управление с кордовым приводом

Боковая крышка короба
Устройство направляющее
Подшипник
Капсула универсальная
Вал октогональный
Короб защитный
Пружина тяговая
Шкив
Направляющая для корда
Трубка защитная
Шина направляющая

Заглушка
Замок боковой
Полоса запорная
Профиль концевой
Стопор
Замок ригельный
Корпус
Направляющая для корда
Укладчик для троса редукторный
Рукоятка

Карданное управление с воротковым приводом

Карданное управление с воротковым приводом

Боковая крышка короба
Устройство направляющее
Подшипник
Капсула
Вал октогональный
Пружина тяговая
Короб защитный
Вставка INS
Редуктор
Шина направляющая
Заглушка

Замок боковой
Полоса запорная
Стопор
Замок ригельный
Концевой профиль
Кардан
Клипса пружинная
Вороток

Управление	Как управляется	Электричество	Для чего удобно
ПИМ	полотно поднимают/опускают руками, пружина компенсирует вес	не требуется	когда есть свободный доступ к полотну
Ленточное/шнуровое	лентой или шнуром	не требуется	для сравнительно легких конструкций
Тросовое	через тросовый механизм	не требуется	когда требуется вынести управление в удобное место
Карданное	вращением ручки	не требуется	поднимать полотно через редуктор

Точный тип механизма необходимо подбирать после определения размеров, массы полотна и места установки. Один и тот же способ управления подходит не для всех рольставней.

Когда стоит выбрать рольставни с ПИМ?

Рольставни с пружинно-инерционным механизмом подходят, когда требуется ручное управление без подключения электричества и к полотну есть удобный доступ. Встроенная в вал пружина компенсирует часть веса конструкции, облегчая подъем.

ПИМ особенно удобен там, где рольставнями пользуются непосредственно возле проема. При этом механизм необходимо правильно подобрать и настроить под массу полотна: слишком слабая или чрезмерно натянутая пружина сделает эксплуатацию неудобной.

Поэтому ПИМ подбирается одновременно с конструкцией рольставней, а не отдельно от нее.

ОСТАВЬТЕ ЗАЯВКУ НА РАСЧЕТ ИЗДЕЛИЯ

Заполните форму и персональный менеджер свяжется в ближайшее рабочее время

Где используют рольставни с ручным управлением?

Механическое управление можно использовать для рольставней на окнах, дверях, внутренних проемах и других объектах, если размеры и масса полотна позволяют комфортно открывать конструкцию вручную.

Такие системы применяют в частных домах, квартирах, магазинах, офисах, складских и технических помещениях. Главное условие — удобный доступ к механизму управления.

При выборе необходимо учитывать не столько назначение здания, сколько размеры конкретной конструкции, ее массу и частоту использования. Для небольшого проема ручное управление может быть наиболее рациональным решением, а для большой или часто используемой конструкции удобнее рассмотреть электропривод.

Преимущества рольставней с ручным управлением

Не требуют электричества. Конструкцией можно пользоваться независимо от наличия электропитания.
Проще по устройству. В системе отсутствуют электродвигатель и электронные элементы управления.
Ниже первоначальная стоимость. Не требуется оплачивать электропривод и его подключение.
Не требуется прокладка кабеля. Это особенно удобно при установке на уже готовом объекте.
Несколько вариантов управления. В зависимости от конструкции можно использовать ПИМ, ленту, шнур, трос или кардан.
Подходят для разных объектов. Ручное управление может применяться для жилых, коммерческих и технических помещений при соответствии размеров и массы конструкции возможностям выбранного механизма.

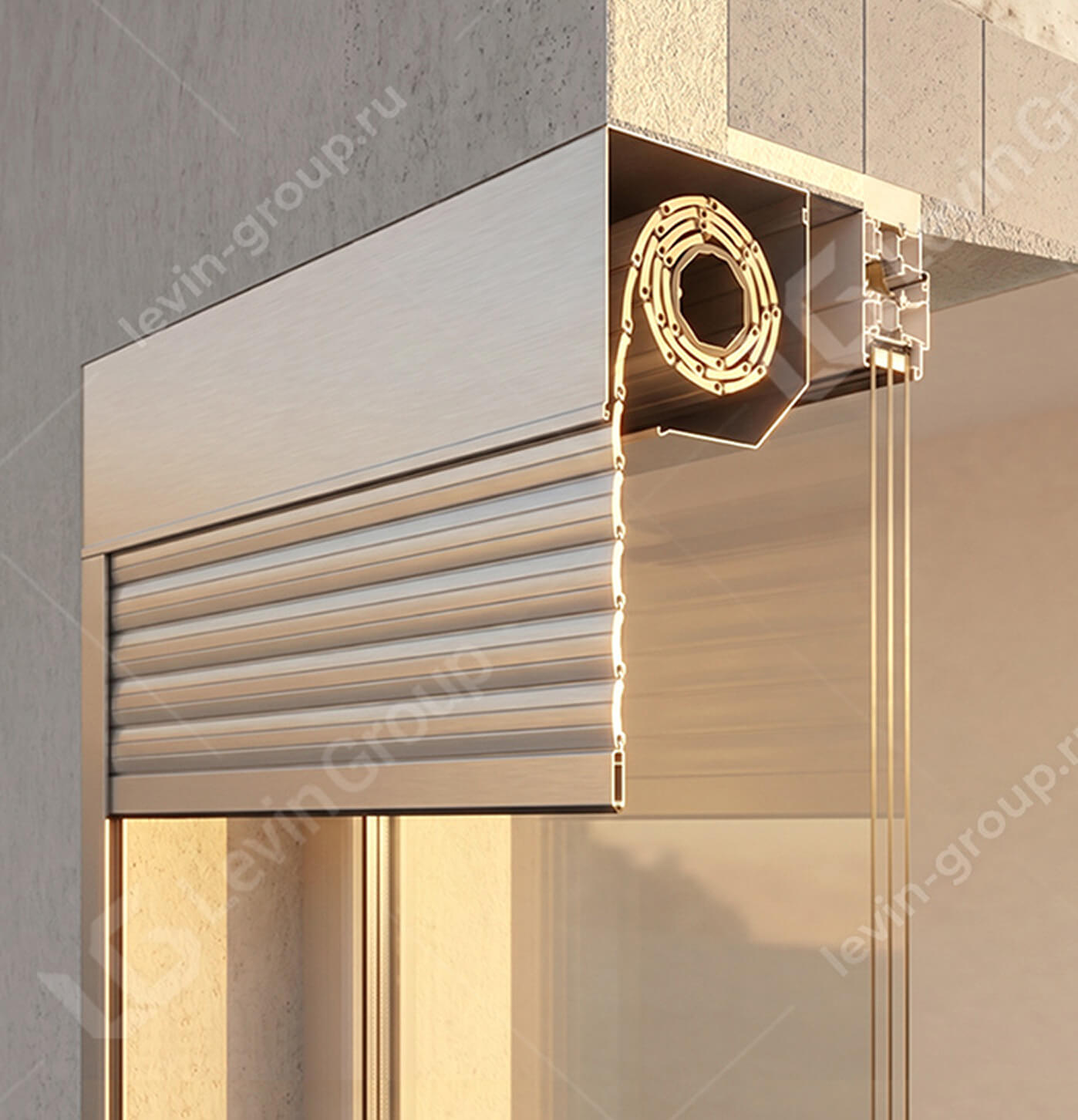

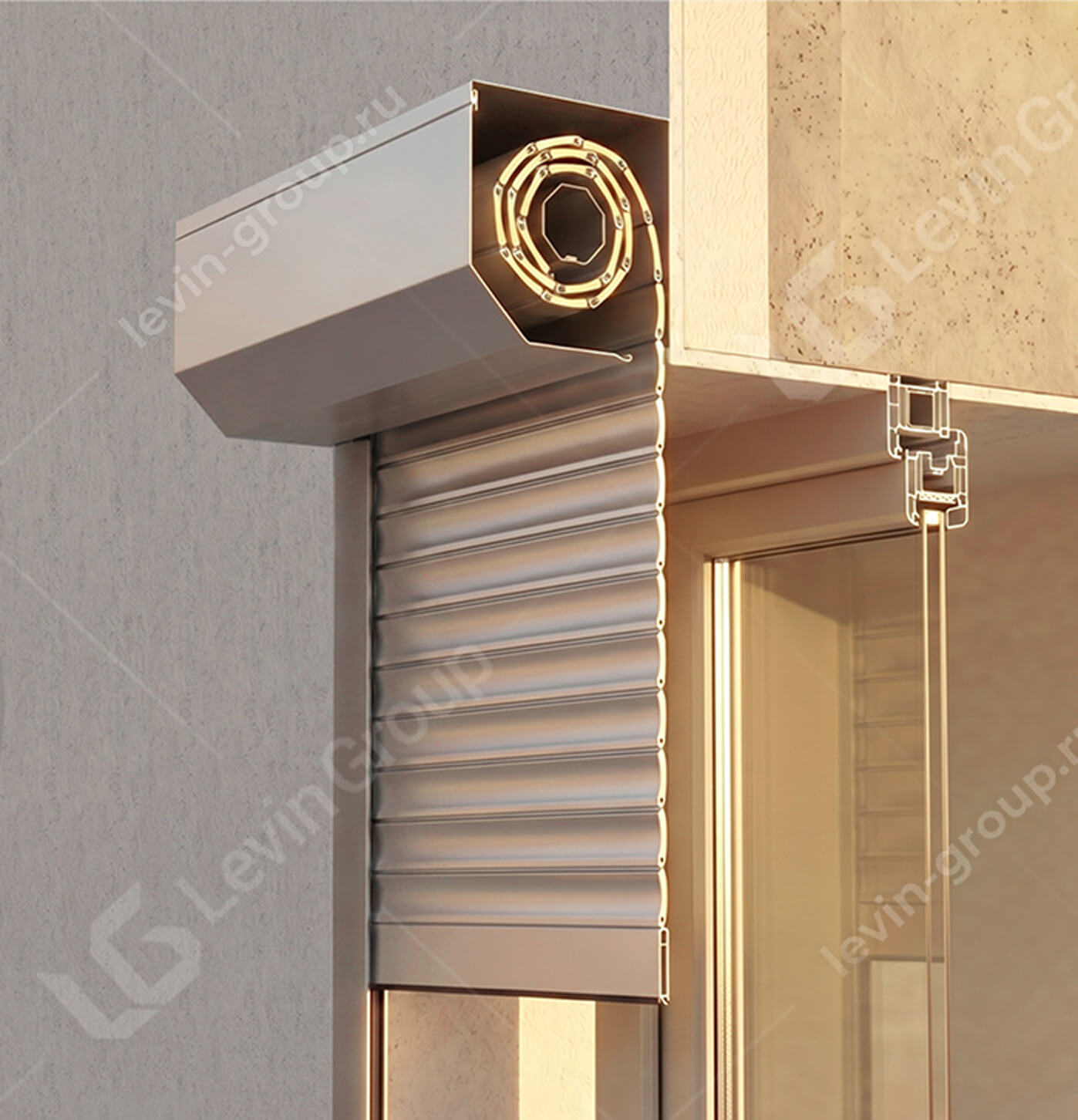

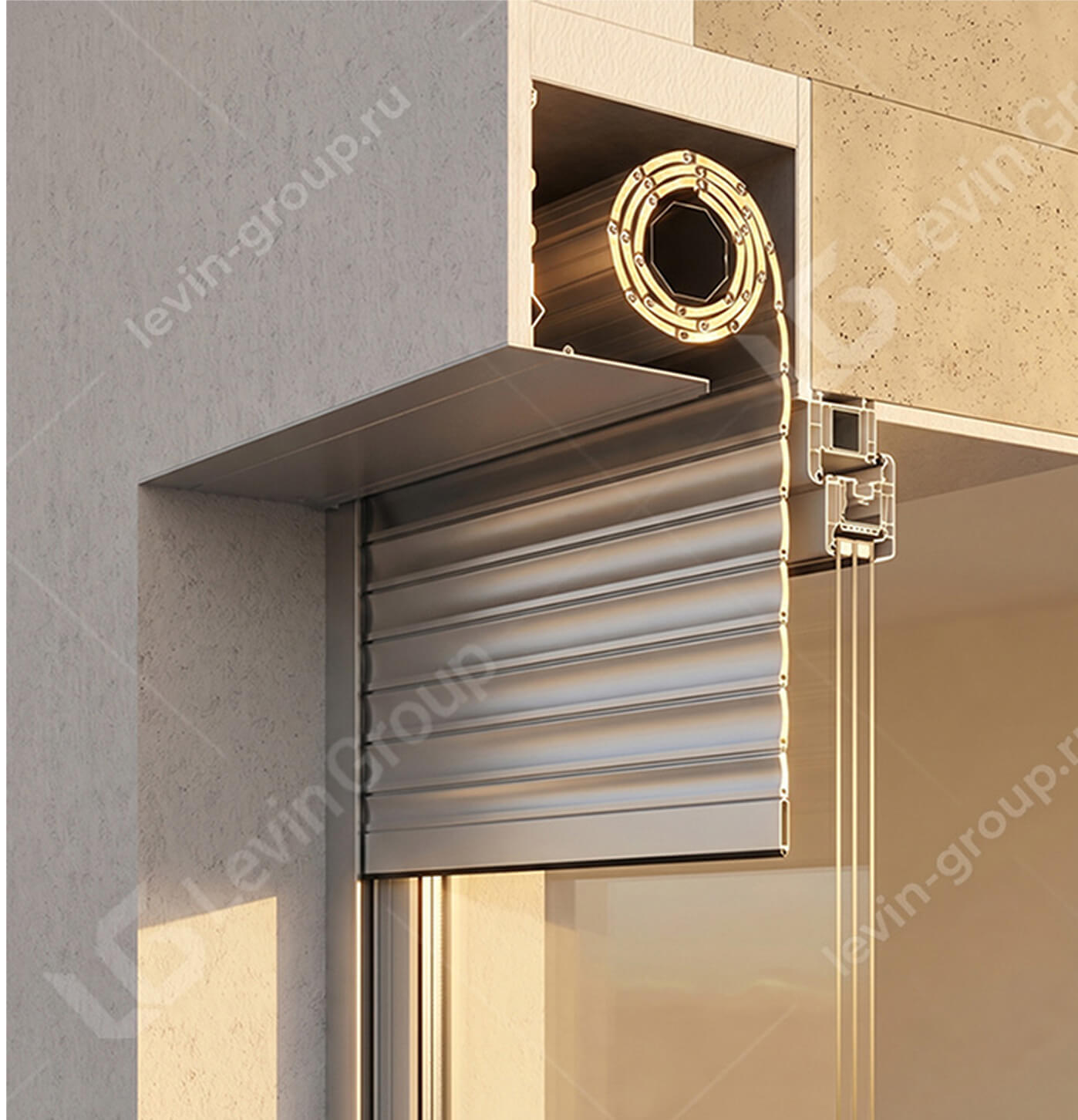

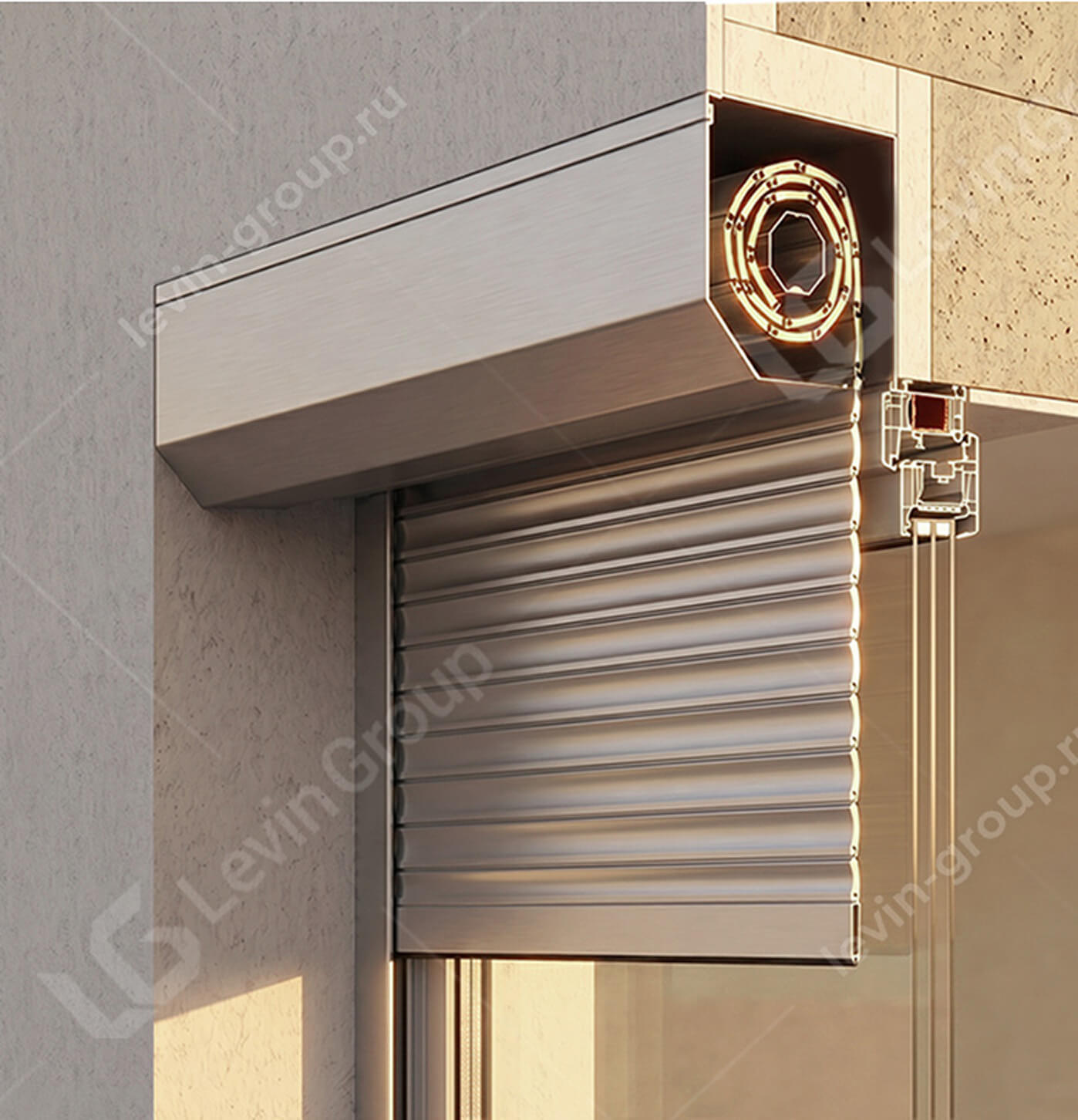

Варианты установки механических рольставен с ПИМ

Механические рольставни с пружинно-инерционным механизмом (ПИМ) можно устанавливать несколькими способами в зависимости от конструкции проема, материала стен и расположения короба. Монтаж выполняется накладным способом или непосредственно в проем, с учетом необходимого направления открывания и удобного доступа к полотну. Важно правильно подобрать место установки, чтобы рольставни свободно двигались по направляющим, а ручное управление не требовало лишних усилий.

Оптимальный вариант специалист Levin-Group определит при замере с учетом особенностей объекта.

В отличие от систем с выведенной лентой или карданом, ПИМ не требует прокладки элементов управления через стену. Однако после монтажа необходимо правильно настроить натяжение пружины, чтобы полотно поднималось плавно и безопасно.

1 / 4

Почему механические рольставни заказывают в Levin-Group?

Для удобной работы механических рольставней важно правильно подобрать привод под размеры и массу полотна. Levin-Group контролирует весь процесс — от замера и расчета до собственного производства, настройки механизма и установки конструкции.

От чего зависит цена механических рольставней?

Стоимость механических рольставней зависит от ширины и высоты проема, типа профиля, массы полотна, выбранного ручного механизма и условий монтажа.

При одинаковых размерах стоимость может отличаться из-за комплектации и способа управления. Поэтому для корректного сравнения лучше рассчитывать полностью готовую конструкцию, а не только полотно.

Для предварительного расчета укажите размеры проема и место установки. Если точных данных нет, специалист выполнит замер и поможет определить подходящий механизм управления.

ОСТАВЬТЕ ЗАЯВКУ НА РАСЧЕТ ИЗДЕЛИЯ

Заполните форму и персональный менеджер свяжется в ближайшее рабочее время

Частые вопросы и ответы о механических рольставнях с ручным управлением

Можно ли оставить рольставни с ПИМ в промежуточном положении?

Да, при исправном и правильно отрегулированном пружинно-инерционном механизме полотно можно останавливать на различной высоте, если это предусмотрено конструкцией. Это удобно, когда необходимо частично открыть проем для освещения или проветривания. Важно, чтобы пружина была настроена с учетом массы полотна. Если конструкция самопроизвольно поднимается или опускается, требуется проверка механизма. Самостоятельно изменять натяжение пружины без специальных навыков не рекомендуется.

Почему рольставни с пружинным механизмом стали тяжело подниматься?

Причиной может быть неправильная регулировка пружины, загрязнение направляющих, перекос полотна или износ отдельных деталей. Иногда сопротивление появляется после механического повреждения ламелей. Если для подъема приходится прикладывать заметно больше усилий, чем раньше, не следует продолжать эксплуатацию через силу. Это может привести к дополнительным повреждениям. Специалист проверит состояние направляющих, балансировку полотна и работу пружинного механизма, после чего определит необходимый ремонт.

Можно ли закрыть рольставни с ПИМ на замок?

Да, конструкции с пружинно-инерционным механизмом могут комплектоваться специальными запирающими устройствами, например ригельным замком. Он позволяет зафиксировать полотно в закрытом положении и препятствует его свободному поднятию снаружи. Тип замка выбирают с учетом профиля, размеров и назначения изделия. При этом наличие запирающего устройства само по себе не означает, что конструкция относится к противовзломному классу. Требуемый уровень защиты необходимо учитывать при подборе всей системы.

Что делать, если лента или шнур ручного управления начали изнашиваться?

Появление потертостей, надрывов и повреждений оплетки свидетельствует о необходимости проверки привода. Износ может возникать из-за длительной эксплуатации, неправильного положения направляющих элементов или повышенного трения. Не стоит дожидаться полного обрыва ленты или шнура: это может привести к неконтролируемому перемещению полотна. Поврежденные элементы рекомендуется своевременно заменить, одновременно проверив укладчик, шкивы и другие детали, влияющие на работу механизма.

Почему ручная рольставня опускается рывками или заедает?

Неравномерное движение полотна может быть связано с загрязнением направляющих, повреждением отдельных ламелей, перекосом конструкции или неисправностью привода. У систем с пружинным механизмом дополнительной причиной бывает нарушение балансировки. Если полотно движется рывками, не следует резко тянуть его или пытаться преодолеть сопротивление силой. Сначала необходимо определить источник неисправности. Своевременная диагностика помогает избежать повреждения вала, направляющих и других элементов конструкции.

Можно ли пользоваться механическими рольставнями зимой при сильном морозе?

Да, ручные системы рассчитаны на эксплуатацию при отрицательных температурах в пределах условий, установленных производителем. Основная опасность зимой связана не с отсутствием электропривода, а с возможным обледенением полотна и направляющих. Если нижняя планка примерзла к подоконнику или поверхности проема, нельзя пытаться открыть конструкцию с усилием. Сначала необходимо безопасно устранить лед. Также важно следить, чтобы в направляющих не скапливались снег, грязь и замерзшая вода.

Нужно ли смазывать пружинный, карданный или тросовый механизм?

Периодичность обслуживания зависит от типа привода и рекомендаций производителя. Не все узлы требуют регулярной самостоятельной смазки: некоторые механизмы имеют заводскую смазку или конструктивно не предусматривают ее добавления пользователем. Неподходящее средство может притягивать пыль, ухудшать работу деталей или повреждать отдельные материалы. Поэтому не рекомендуется заливать масло в короб и направляющие без понимания устройства системы. При появлении скрипа или повышенного усилия лучше провести диагностику.

Можно ли заменить ручной механизм управления, не меняя все рольставни?

В ряде случаев это возможно. Например, при износе отдельных деталей допускается ремонт или замена привода с сохранением полотна, короба и направляющих. Однако совместимость нового механизма зависит от диаметра вала, массы полотна, размеров конструкции и особенностей существующего оборудования. Замена одного типа ручного управления другим не всегда технически целесообразна. Перед принятием решения специалист должен оценить состояние изделия и возможность установки подходящих комплектующих.

Как понять, что пружинно-инерционный механизм требует регулировки?

На необходимость проверки могут указывать самопроизвольное движение полотна, заметное увеличение усилия при подъеме, невозможность удержать конструкцию в предусмотренном промежуточном положении или неравномерный ход. Причина не всегда заключается непосредственно в пружине: похожие признаки возникают при перекосах и загрязнении направляющих. Регулировку должен выполнять специалист, поскольку пружинный узел находится под механическим напряжением. Неправильное вмешательство может привести к травме или повреждению конструкции.

Что произойдет, если отпустить полотно рольставни с ПИМ во время движения?

Поведение полотна зависит от правильности регулировки пружины, массы конструкции и ее технического состояния. Исправная система должна обеспечивать контролируемое движение в предусмотренных производителем режимах. Однако резко отпускать полотно при подъеме или опускании не рекомендуется. Особенно опасно делать это при неисправной или неправильно настроенной пружине. Во время эксплуатации необходимо удерживать полотно за предусмотренную ручку и следить, чтобы в зоне его движения не находились люди или посторонние предметы.
